Design del battistrada delle ruote del treno: perché le ruote coniche garantiscono stabilità in curva

Le ruote dei treni sono tra i componenti portanti più critici nei veicoli ferroviari. La loro geometria influisce direttamente sulla sicurezza, sulla stabilità di guida, sulle prestazioni di usura e sulla capacità di affrontare le curve.

Comprendere la progettazione del battistrada delle ruote dei treni è essenziale per gli ingegneri ferroviari, i produttori di materiale rotabile e i professionisti degli appalti.

1. Sollecitazione da contatto delle ruote del treno e distribuzione del carico

Una ruota del treno sostiene l'intero peso del veicolo. Tuttavia, l’area di contatto tra la superficie di rotolamento della ruota e la rotaia è estremamente ridotta.

Al momento del contatto, lo stress da contatto può raggiungere fino a 1000 MPa.

A causa di questo estremo stress da contatto ruota-rotaia:

· Le ruote del treno sono realizzate in acciaio forgiato ad alta resistenza.

· È richiesta un'eccellente resistenza all'usura.

· La resistenza alla fatica è fondamentale per una lunga durata.

· Il trattamento termico preciso garantisce l'affidabilità strutturale.

La solida struttura in acciaio garantisce resistenza e durata, ma aumenta anche il peso delle ruote e il rumore di rotolamento.

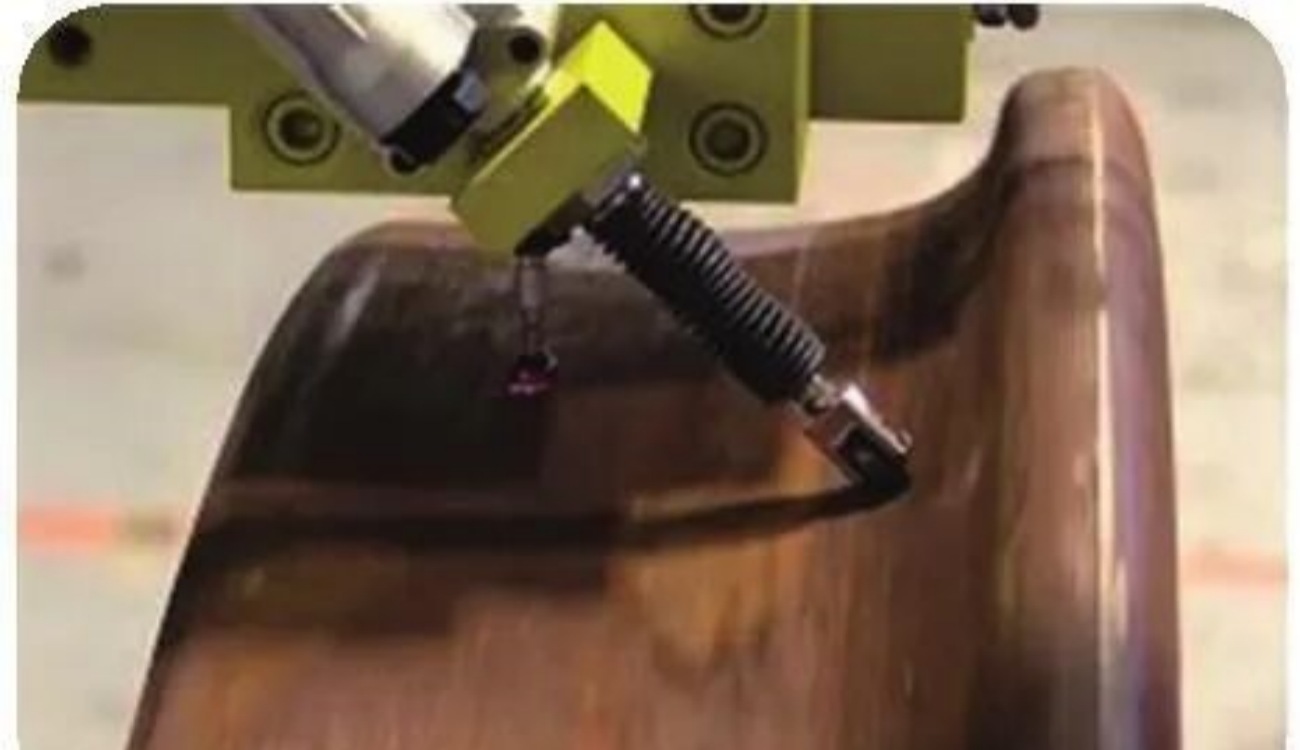

2. Cos'è il battistrada di una ruota del treno?

Il battistrada è la superficie di rotolamento della ruota del treno che entra in contatto con la rotaia.

A differenza di una superficie cilindrica, le ruote ferroviarie utilizzano un profilo del battistrada conico. Le flange delle ruote sono posizionate sul lato interno dei binari e la superficie del battistrada è progettata con rapporti di conicità specifici.

Rapporti standard di conicità del battistrada

Il battistrada conico comprende generalmente due zone di pendenza:

· Conicità 1:20 (a volte 1:40 per i treni ad alta velocità)

Situato entro 48–100 mm dalla flangia interna.

Questa è l'area di contatto principale ruota-rotaia.

· Conicità 1:100

Situato oltre 100 mm dalla flangia.

Questa sezione fornisce supporto per la stabilità secondaria.

Questa geometria a doppia conicità svolge un ruolo chiave nella stabilità dei veicoli ferroviari.

3. Perché le ruote del treno sono coniche anziché cilindriche

Se le ruote del treno fossero cilindriche, il movimento laterale causerebbe instabilità.

Il battistrada conico consente un comportamento autocentrante automatico.

Quando una sala montata si allontana dalla linea centrale del binario:

· Il raggio di rotolamento su una ruota aumenta.

· Il raggio di rotolamento della ruota opposta diminuisce.

· A causa della differenza nei raggi di rotolamento viene generata una forza di richiamo.

Questo principio geometrico riporta naturalmente la sala al centro della rotaia.

Di conseguenza:

· L'usura delle flange è ridotta.

· La stabilità di corsa migliora.

· I costi di manutenzione diminuiscono.

4. Come le ruote del treno superano le curve senza differenziale

Le ruote del treno sono fissate ad un asse solido, il che significa che entrambe le ruote ruotano alla stessa velocità angolare.

Quando si immette una curva:

· La ruota esterna deve percorrere una distanza maggiore.

· La ruota interna percorre una distanza più breve.

Il profilo conico del battistrada risolve questo problema meccanicamente.

Poiché i raggi del contatto volvente differiscono:

· La ruota esterna gira con un raggio di rotolamento effettivo maggiore.

· La ruota interna gira con un raggio di rotolamento effettivo più piccolo.

Questa differenza consente ai treni di superare le curve senza intoppi senza scivolare e senza richiedere un sistema di ingranaggi differenziali.

È uno dei progetti meccanici più efficienti nell'ingegneria ferroviaria.

5. Importanza ingegneristica della geometria ruota-rotaia

Il design del battistrada delle ruote influenza direttamente:

· Sicurezza nella negoziazione delle curve

· Tassi di usura di ruote e rotaie

· Stabilità operativa ad alta velocità

· Comodità di marcia

· Intervalli di manutenzione

La geometria ottimizzata delle ruote ferroviarie è fondamentale per i moderni vagoni merci, locomotive, sistemi metropolitani e treni ad alta velocità.
