Come vengono prodotte le ruote ferroviarie?

1. La trasformazione da billetta d'acciaio a ruota ferroviaria

La nascita di una ruota ferroviaria inizia con una billetta di acciaio appositamente selezionata. Dal riscaldamento ad alta temperatura alla lavorazione finale di precisione, ogni fase di produzione influisce direttamente sulla sicurezza, sulla resistenza all'usura e sulla durata della ruota.

Riscaldamento e forgiatura

La billetta d'acciaio viene prima riscaldata ad una temperatura adatta alla deformazione plastica. Successivamente entra in un'attrezzatura di forgiatura su larga scala, dove una potente pressione modella gradualmente la billetta nel profilo di base di una ruota ferroviaria.

La forgiatura non solo modifica la forma dell'acciaio ma aiuta anche a migliorarne la struttura interna e le proprietà meccaniche, fornendo una solida base per la successiva lavorazione meccanica e il trattamento termico.

Rotolamento della ruota

Dopo la forgiatura iniziale, il pezzo grezzo della ruota subisce il processo di laminazione.

Durante la laminazione, grandi rulli modellano continuamente il pezzo grezzo della ruota calda, formando gradualmente aree chiave come il bordo, il nastro e il mozzo secondo le dimensioni progettate. La temperatura, le dimensioni e le condizioni di formatura devono essere attentamente controllate per garantire geometria coerente e qualità interna.

Trattamento termico

La ruota formata subisce processi di trattamento termico come tempra e rinvenimento.

Un trattamento termico adeguato migliora la struttura del materiale e le proprietà meccaniche della ruota, fornendo al tempo stesso al cerchio la resistenza, la durezza e la resistenza all'usura necessarie. Il rinvenimento aiuta anche a ridurre le tensioni interne generate durante la tempra, consentendo alla mola di mantenere prestazioni stabili durante il servizio a lungo termine.

2. Controllo di precisione che non puoi vedere

Le ruote ferroviarie possono sembrare relativamente semplici, ma ogni dimensione e profilo sono soggetti a severi controlli.

Quando una ruota gira ad alta velocità mentre trasporta continuamente il carico del veicolo, deviazioni dimensionali, errori geometrici o difetti superficiali possono influenzare le condizioni di contatto ruota-rotaia e le prestazioni di guida del veicolo.

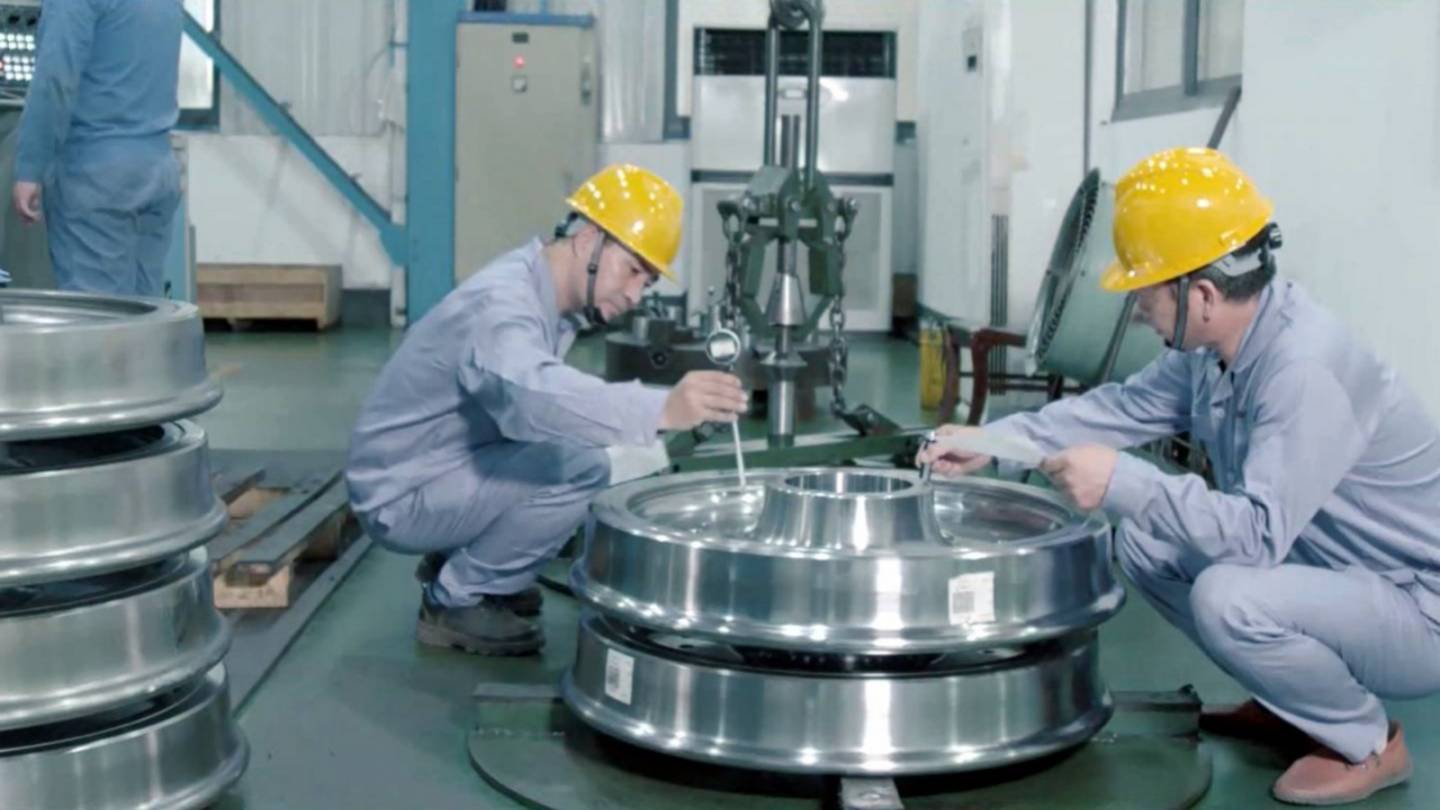

Precisione dimensionale e geometrica

Durante la lavorazione, parametri critici come il diametro della ruota, la larghezza del cerchio, le dimensioni del mozzo, il profilo del battistrada e le dimensioni della flangia devono essere controllati con precisione.

Allo stesso tempo, è necessario controllare anche parametri quali rotondità, eccentricità radiale, eccentricità assiale e concentricità per garantire una rotazione stabile della ruota.

Battistrada e flangia

Il battistrada è un'area critica che entra in contatto diretto con la rotaia. Il design del profilo e la precisione della lavorazione hanno un'influenza diretta sul contatto ruota-rotaia.

Un profilo del battistrada adeguatamente progettato aiuta a mantenere la stabilità di marcia e a controllare l'usura non necessaria. La flangia svolge un importante ruolo guida e deve soddisfare i requisiti dimensionali e di profilo specificati dalle norme applicabili.

Equilibrio dinamico e stabilità rotazionale

Per i veicoli ferroviari che circolano ad alta velocità è importante anche la distribuzione della massa all'interno della ruota.

La lavorazione di precisione e le procedure di bilanciamento appropriate possono ridurre gli effetti dello squilibrio rotazionale, aiutando la ruota a funzionare in modo più fluido e riducendo le vibrazioni e l'interazione ruota-rotaia.

3. Ogni piccolo miglioramento può influire sulle prestazioni delle ruote

L’accuratezza nella produzione delle ruote ferroviarie non significa semplicemente rendere le dimensioni più precise.

Dalla selezione dei materiali, forgiatura e laminazione al trattamento termico, lavorazione meccanica e ispezione finale, ogni fase di produzione contribuisce alle prestazioni finali della ruota.

Proprietà dei materiali più coerenti

Processi di forgiatura e trattamento termico adeguati aiutano a ottenere una struttura del materiale uniforme e stabile, consentendo al tempo stesso alla ruota di soddisfare gli standard applicabili in termini di resistenza, durezza, tenacità e resistenza alla fatica.

Contatto ruota-rotaia più affidabile

I profili accurati del battistrada e della flangia aiutano a mantenere il corretto abbinamento ruota-rotaia, contribuendo al controllo dell'usura, dello stress da contatto e delle vibrazioni durante il funzionamento.

Maggiore durata

Materiali di alta qualità, trattamento termico adeguato, controllo dimensionale preciso e rigorosi controlli di qualità lavorano insieme per determinare le prestazioni di servizio complessive delle ruote ferroviarie.

Pertanto, ogni dettaglio nella produzione delle ruote è importante. Da una billetta d'acciaio a una ruota finita, sono necessari molteplici processi di produzione e ispezioni rigorose prima che possa diventare un componente ferroviario critico in grado di resistere al funzionamento ad alta velocità, ai carichi pesanti e alle condizioni di servizio impegnative.

Dalla billetta d'acciaio alla ruota ferroviaria, la precisione è importante in ogni fase

Una billetta d'acciaio viene sottoposta a riscaldamento, forgiatura, laminazione, trattamento termico, lavorazione meccanica e controllo di qualità prima di essere trasformata in una ruota ferroviaria ad alta precisione.

Trasporta più del peso di un treno: svolge anche un ruolo importante nella sicurezza, stabilità e affidabilità delle operazioni ferroviarie.

Ogni controllo preciso è un impegno per un esercizio ferroviario più sicuro.
